LEDビジョン
表面実装型［3in1］

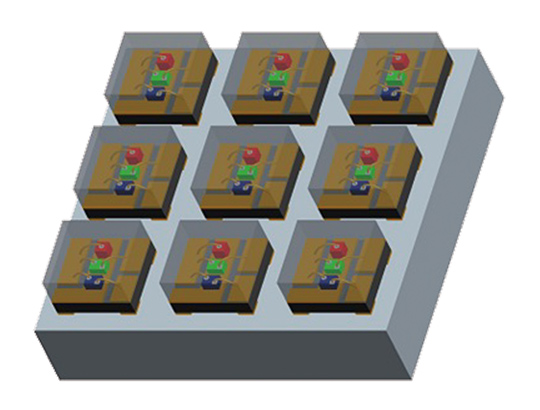

SMD（Surface Mount Device）はLED素子の基本的な種類で、１つの素子の中に、R(赤)×1、G(緑)×1、B(青)×1が入っており、SMD部品は基板に穴を開けず、基板の上に直接載せてハンダ付けします。
RGB各色のチップが一つのランプ内にあるため、DIPと比較すると混色性が高く色表現が綺麗です。
SMDパネルラインナップは下記の表に掲載しております。

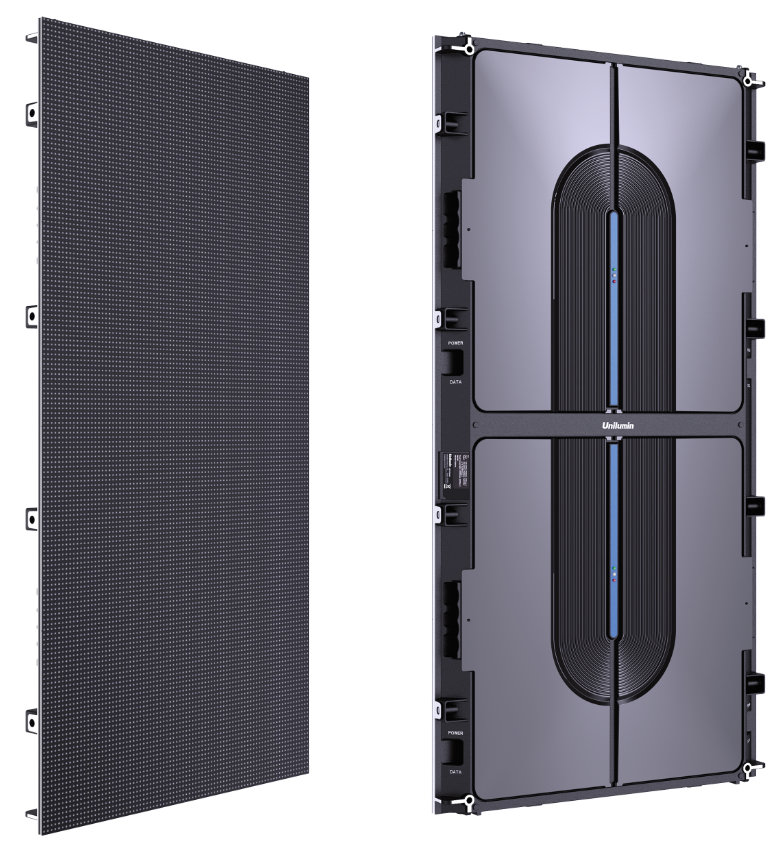

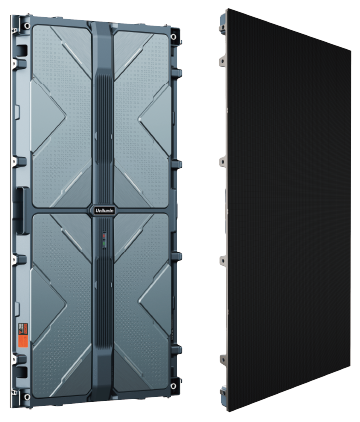

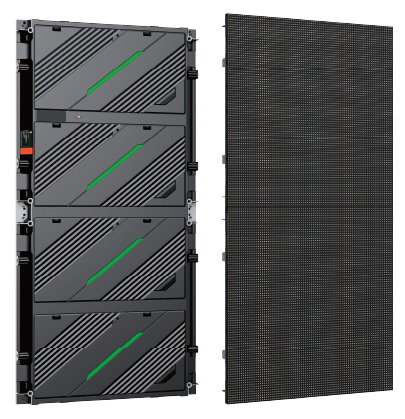

CYBER VISION 屋内用LED ビジョン
屋内用の高精細大型LED ビジョン。明るさ、耐久性、コントラストなど、LED ビジョンの良さを生かし、高品質・低価格を実現。製品に自信を持っているアビックスでは、お客様が安心してLED ビジョンをご使用していただくため業界最長の3 年製品保証としています。
パネルラインナップ
屋 内 用
| ピクセルピッチ | 1.27mm | 1.27mm | 1.58mm |
|---|---|---|---|
| パネル写真 |  |  |  |
| 型番 | CV812F-UPCOS-S | CV812F-UP-S | CV815F-UPCOS-S |
| 発光素子 | 3in1 SMD LED | 3in1 SMD LED | 3in1 SMD LED |
| 表示発光色数 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 |
| メンテナンス方式 | フロント | フロント | フロント |
| フレームタイプ | アルミダイキャスト | アルミダイキャスト | アルミダイキャスト |
| パネル規格 | W304.96 × H343.08 | W304.96 × H343.08 | W304.96 × H343.08 |
| 輝度 | 600cd/㎡以上 | 600cd/㎡以上 | 600cd/㎡以上 |
| 最大電気容量 | 718 W/㎡ | 670 W/㎡ | 718 W/㎡ |
| 最小構成 | W609.92 × H343.08 | W609.92 × H343.08 | W609.92 × H343.08 |
| IP(正面/背面) | IP52 / IP50 | IP50 / IP50 | IP52 / IP50 |
| 重量／㎡ | 34.5kg | 33.5kg | 34.5kg |
横にスクロールできます
| ピクセルピッチ | 1.27mm | 1.27mm | 1.58mm |
|---|---|---|---|
| パネル写真 |  |  |  |
| 型番 | CV815F-UP-S | CV826F-US-S | CV840F-US-S |
| 発光素子 | 3in1 SMD LED | 3in1 SMD LED | 3in1 SMD LED |
| 表示発光色数 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 |
| メンテナンス方式 | フロント | フロント | フロント |
| フレームタイプ | アルミダイキャスト | アルミダイキャスト | アルミダイキャスト |
| パネル規格 | W304.96 × H343.08 | W250 × H250 | W250 × H250 |
| 輝度 | 600cd/㎡以上 | 800cd/㎡以上 | 900cd/㎡以上 |
| 最大電気容量 | 670 W/㎡ | 480 W/㎡ | 480 W/㎡ |
| 最小構成 | W609.92 × H343.08 | W500 × H500 W500 × H1000 | W500 × H500 W500 × H1000 |
| IP(正面/背面) | IP50 / IP50 | IP30 / IP30 | IP30 / IP30 |
| 重量／㎡ | 33.5kg | 32kg | 32kg |
横にスクロールできます
●掲載商品の型番、仕様等は予告なく変更する場合がございます。

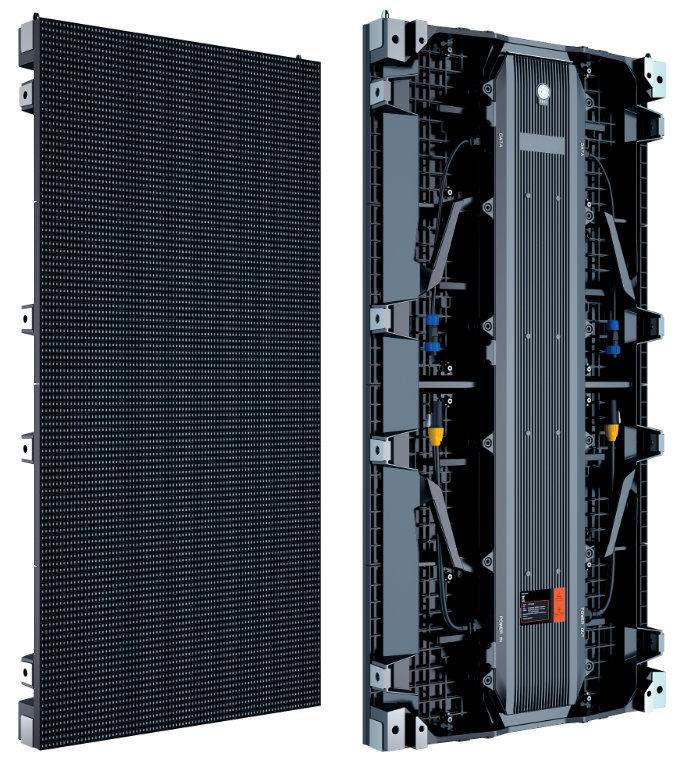

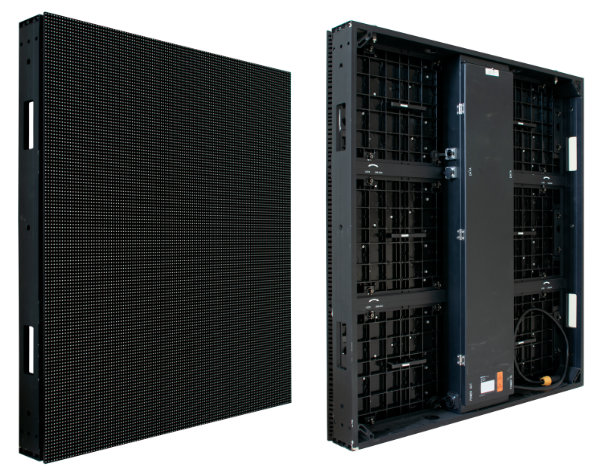

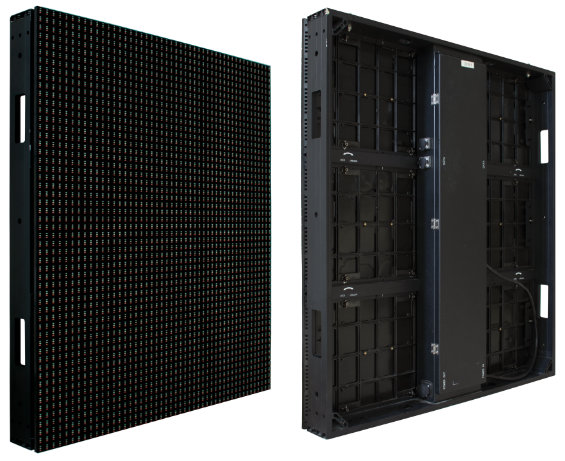

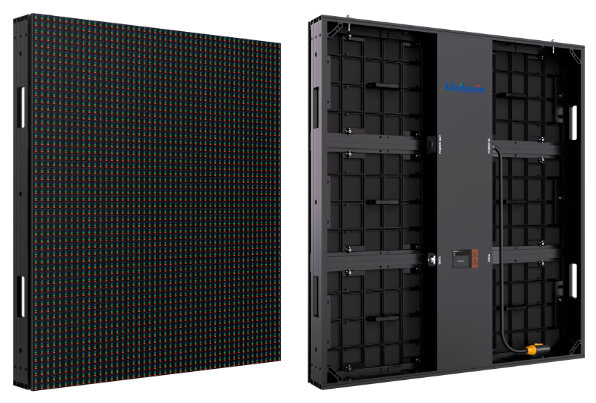

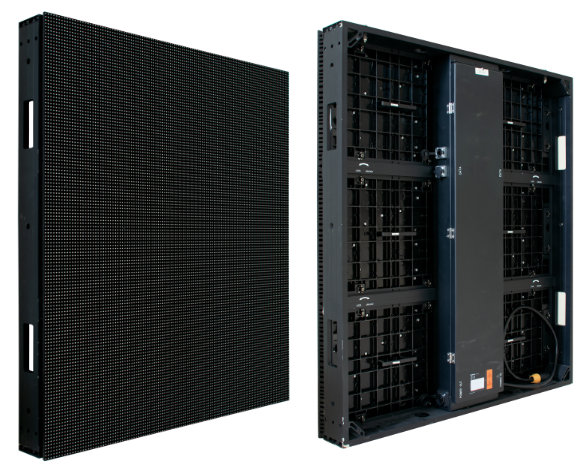

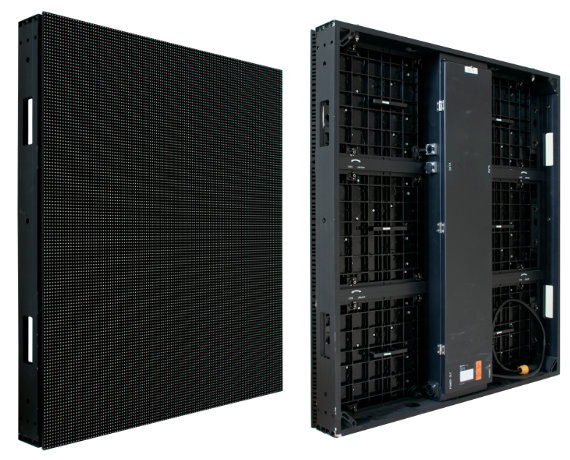

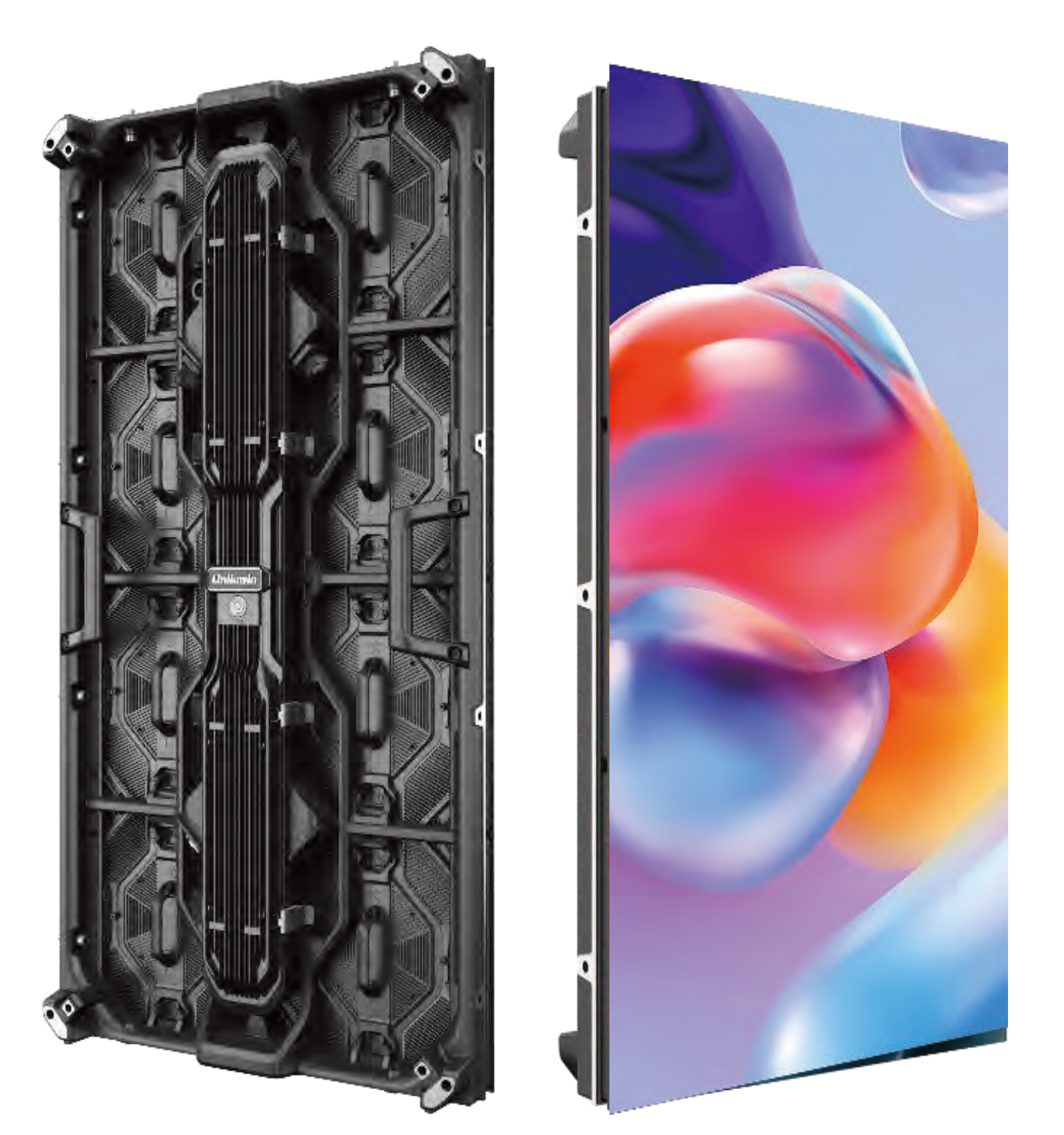

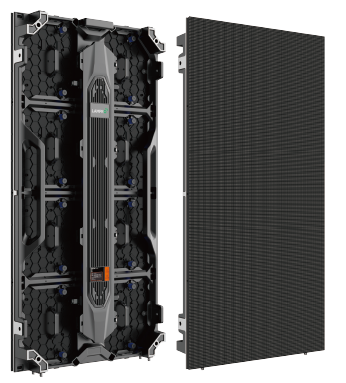

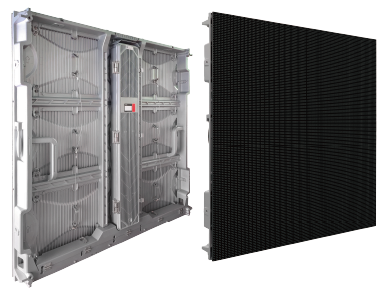

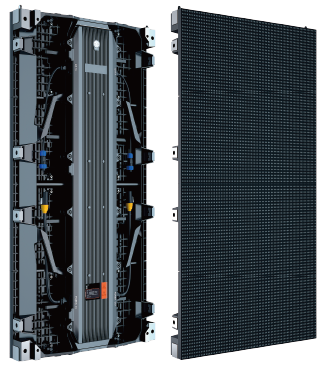

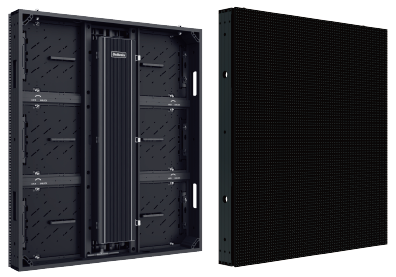

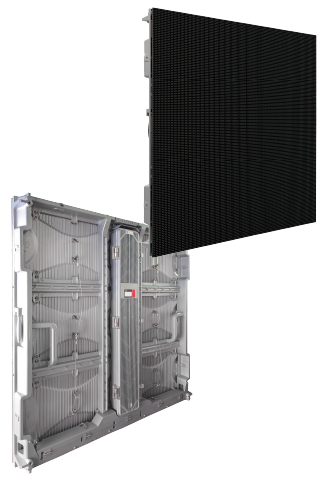

CYBER VISION 屋外用LED ビジョン
スクリーンサイズは自由自在。100 インチを超える大画面もつなぎ目なしで構成することが可能な全天候型LED ビジョン。製品に自信を持っているアビックスでは、お客様が安心してLED ビジョンをご使用していただくため業界最長の3 年製品保証としています。
パネルラインナップ
屋 外 用

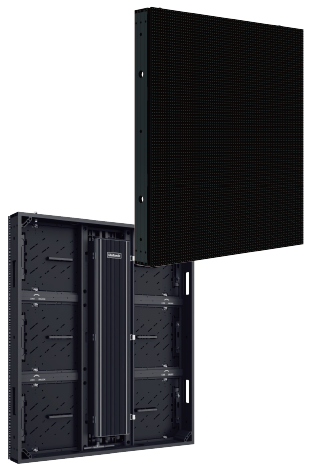

| ピクセルピッチ | 3.9mm | 3.9mm | 4.8mm | 6.67mm | 8.33mm |
|---|---|---|---|---|---|
| パネル写真 |  |  |  |  |  |
| 型番 | CV404F-USMO-S | CV404R-USM-S | CV405F-USMO-S | CV406F/R-USF3-S | CV408F/R-USF3-S |
| 発光素子 | 3in1 SMD LED | 3in1 SMD LED | 3in1 SMD LED | 3in1 SMD LED | 3in1 SMD LED |
| 表示発光色数 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 |
| メンテナンス方式 | フロント | リア | フロント | フロント/リア | フロント/リア |
| フレームタイプ | 防水板金キャビネット | 防水アルミダイキャスト | 防水板金キャビネット | 防水板金キャビネット | 防水板金キャビネット |
| パネル規格 | W500 × H250 | W250 × H250 | W500 × H250 | W400 × H300 | W400 × H300 |
| 輝度 | 5500cd/㎡以上 | 5500cd/㎡以上 | 5500cd/㎡以上 | 5500cd/㎡以上 | 5500cd/㎡以上 |
| 最大電気容量 | 750 W/㎡ | 750 W/㎡ | 750 W/㎡ | 700 W/㎡ | 700 W/㎡ |
| キャビネット構成 | W500 × H500 W500 × H1000 | W500 × H500 W500 × H1000 | W500 × H500 W500 × H1000 | W800 × H900 W1200 × H900 W800 × H1200 | W800 × H900 W1200 × H900 W800 × H1200 |
| IP(正面/背面) | IP65 / IP65 | IP65 / IP65 | IP65 / IP65 | IP65 / IP54 | IP65 / IP54 |
| 重量／㎡ | 36kg | 36kg | 36kg | 36.5kg | 36.5kg |
横にスクロールできます

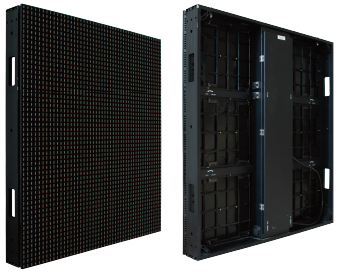

| ピクセルピッチ | 10mm | 16.67mm | 10mm | 16.67mm |
|---|---|---|---|---|
| パネル写真 |  |  |  |  |
| 型番 | CV410F/R-USF3-S | CV416F/R-USF3-S | CV410F/R-US-S | CV416F/R-US-S |
| 発光素子 | 3in1 SMD LED | 3in1 SMD LED | 1in1 DIP LED | 1in1 DIP LED |
| 表示発光色数 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 | ４兆３９８０億色 |
| メンテナンス方式 | フロント/リア | フロント/リア | フロント/リア | フロント/リア |
| フレームタイプ | 防水板金キャビネット | 防水板金キャビネット | 防水板金キャビネット | 防水板金キャビネット |
| パネル規格 | W400 × H300 | W400 × H300 | W200 × H400 | W200 × H400 |
| 輝度 | 5500cd/㎡以上 | 5500cd/㎡以上 | 6000cd/㎡以上 | 6000cd/㎡以上 |
| 最大電気容量 | 700 W/㎡ | 700 W/㎡ | 380 W/㎡ | 380 W/㎡ |
| キャビネット構成 | W800 × H900 W1200 × H900 W800 × H1200 | W800 × H900 W1200 × H900 W800 × H1200 | W800 × H800 W800 × H1200 W1200 × H800 | W800 × H800 W800 × H1200 W1200 × H800 |
| IP(正面/背面) | IP65 / IP54 | IP65 / IP54 | IP65 / IP54 | IP65 / IP54 |
| 重量／㎡ | 36.5kg | 36.5kg | 44kg | 44kg |
横にスクロールできます
●掲載商品の型番、仕様等は予告なく変更する場合がございます。
GOB / COB / MINI LED 耐衝撃・防水/ 防塵性を高めたLED
表面コーティングタイプ
GOBモデルとは、通常のSMDパネル（一般的にはP2mm台以下のSMD方式）に対して樹脂コーティングの表面保護を施し、耐衝撃性・表面防水性・防塵性を高めたLEDビジョンパネルです。
パネルラインナップ
CYBER VISION SMDモデル［屋内用］GOB方式対応ラインナップ
| ピクセルピッチ | 1.5625mm | 2.5mm | 2.6mm |
|---|---|---|---|
| パネル写真 |  |  |  |
| 型番 | TRV-01-56-150I-SIF | TRV-02-50-320H-SIB | TRV-02-60-250F-SIB |
横にスクロールできます
SMD方式のLEDビジョンパネルをGOB方式にした場合
金額・視野角・輝度などの仕様が変わりますので、一度弊社担当者にご相談ください。

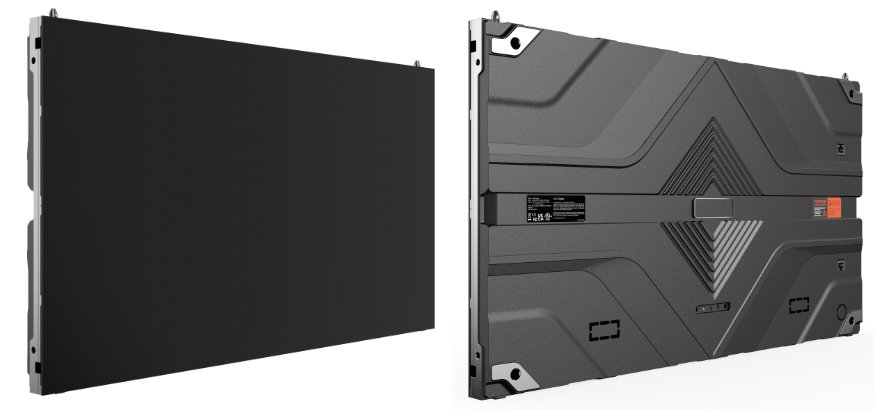

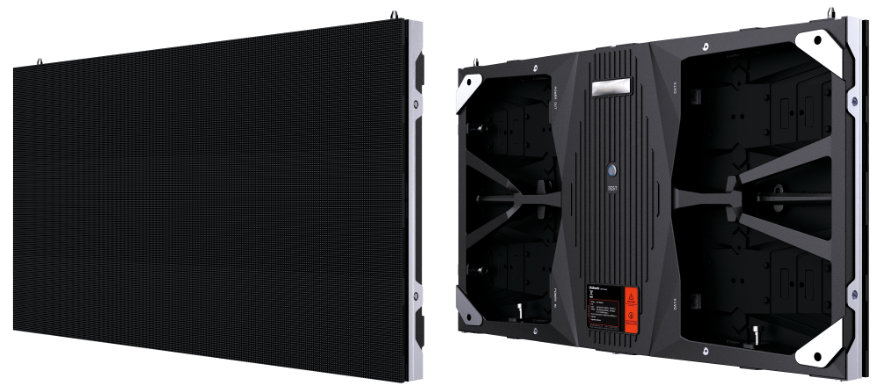

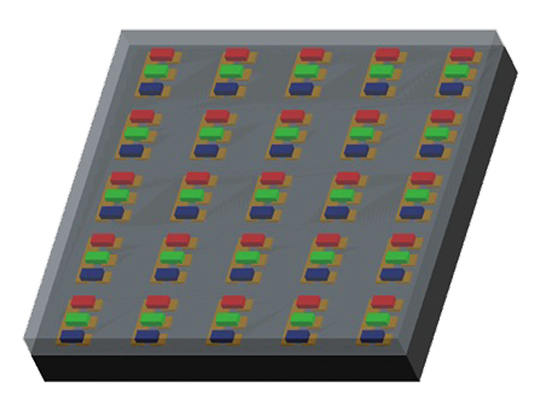

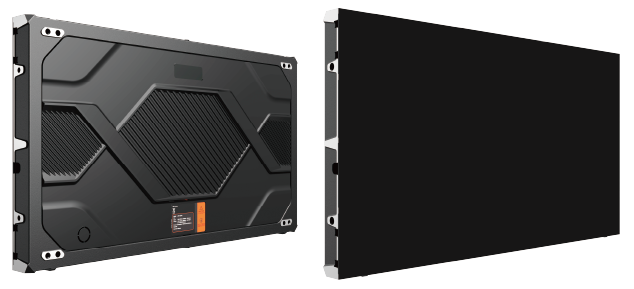

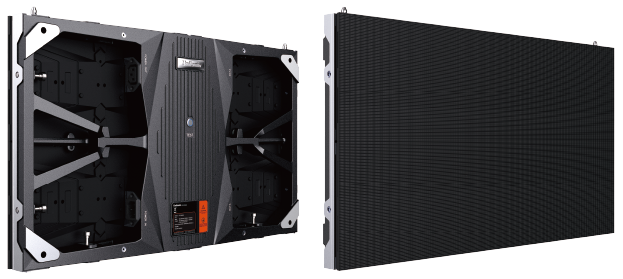

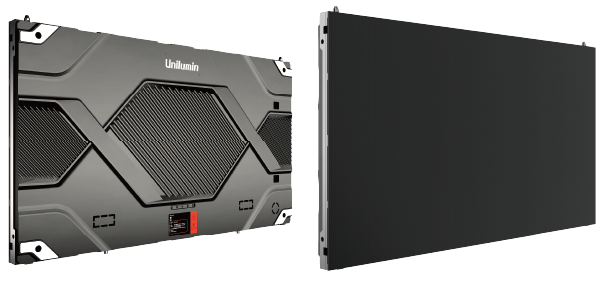

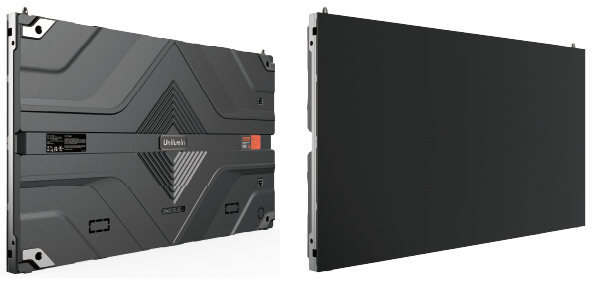

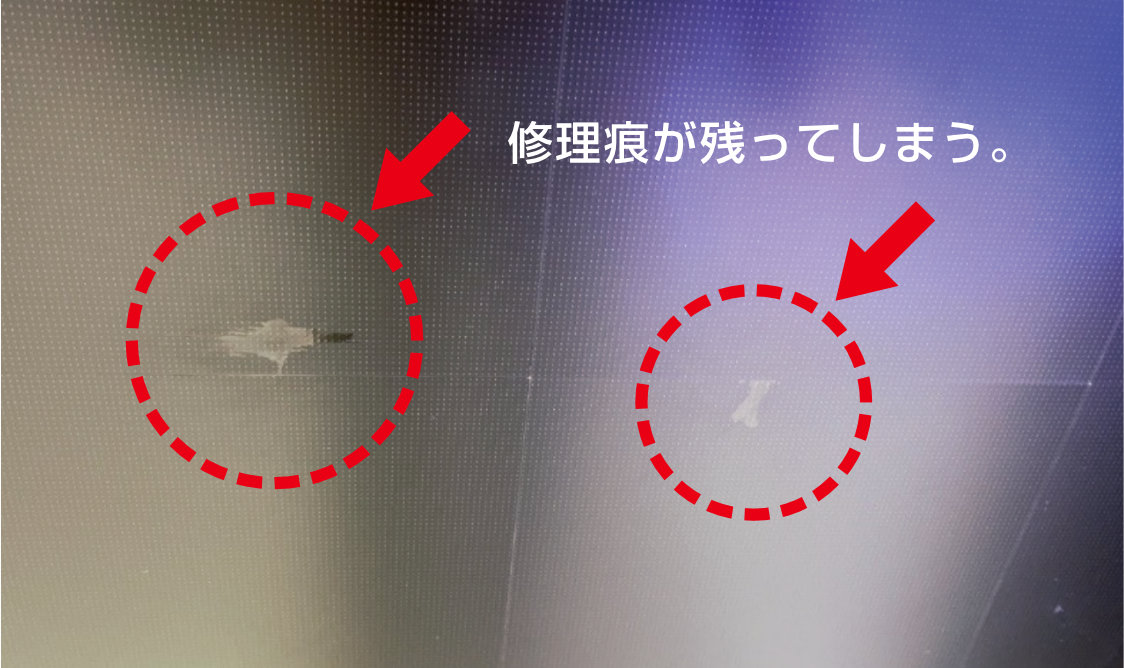

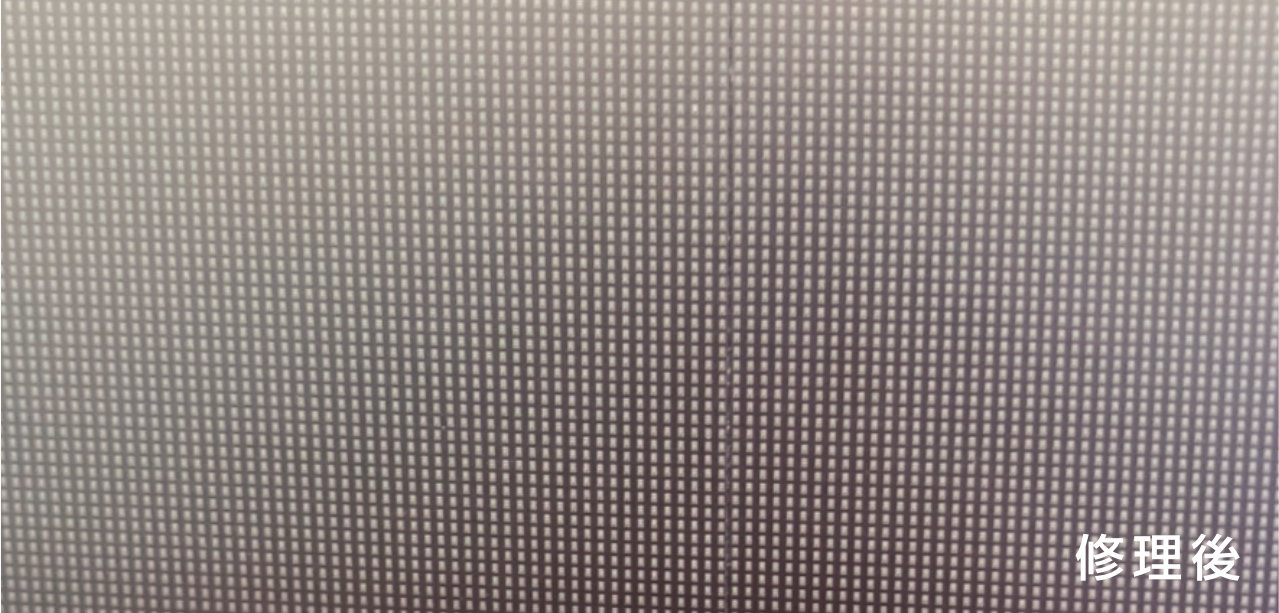

基板に直付け（チップオンボード）タイプ
COBモデルとは、通常のSMDパネルと比べて約5倍の耐衝撃性を保持できます。さらに表面防水性がありパネルの安定性も高く、超高精細なピッチでのパネル製造が可能になったLEDビジョンパネルです。
パネルラインナップ
| ピクセルピッチ | 0.9375mm | 1.25mm | 1.5625mm |
|---|---|---|---|
| パネル写真 |  |  |  |
| 型番 | TRV-00-93-300I-CIF | TRV-01-25-300I-CIF | TRV-01-56-300I-CIF |
| 表示発光色数 | ４兆３９８０億色 | ||
| メンテナンス方式 | フロント | ||
| フレームタイプ | アルミダイキャスト | ||
| パネル規格 | W300 × H168.75 | W300 × H337.5 | |
| 輝度 | 400cd/㎡以上 | ||
| 最大電気容量 | 450 W/㎡ | ||

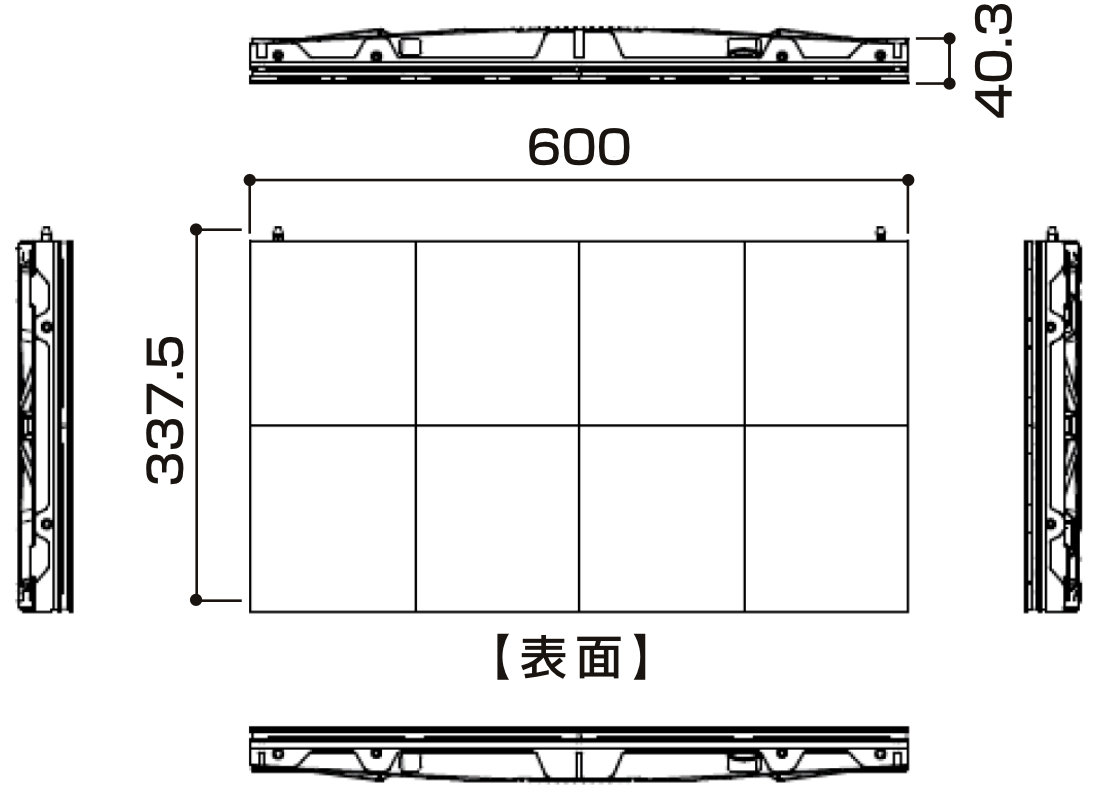

| 最小構成 | W600 × H337.5 ※1種類のみ | ||
| 視野角 | 水平：170°／垂直：160° | ||
| 重量／㎡ | 35kg | ||
横にスクロールできます

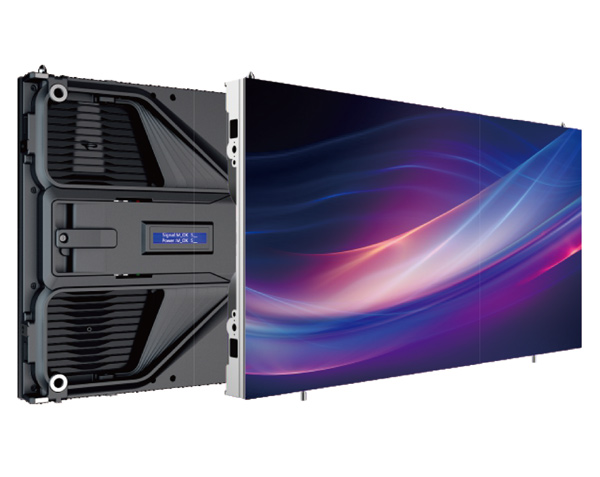

素子4つを1つに（4in1）パッケージタイプ
mini LEDモデルとは、通常のSMDチップに対して4in1(2×2)のmini LEDチップを実装し、耐衝撃性が高く、色の均一性・コントラスト・色域を高め超高精細で液晶・有機ELに次ぐ次世代のLEDディスプレイです。
パネルラインナップ
| ピクセルピッチ | 0.9375mm | 1.5625mm | |
|---|---|---|---|
| パネル写真 |  |  | |
| 型番 | TRV-00-93-150I-MIF | TRV-01-56-150I-MIF | |
| 表示発光色数 | ４兆３９８０億色 | ||
| メンテナンス方式 | フロント | ||
| フレームタイプ | アルミダイキャスト | ||
| パネル規格 | W150 × H168.75 | W150 × H337.5 | |
| 輝度 | 400cd/㎡以上 | 600cd/㎡以上 | |
| 最大電気容量 | 700 W/㎡ | 650 W/㎡ | |
| 最小構成 | W600 × H337.5 ※1種類のみ | ||
| 視野角 | 水平：160°／垂直：110° | ||
| 重量／㎡ | 35kg | ||
横にスクロールできます
●掲載商品の型番、仕様等は予告なく変更する場合がございます。
SPORTS MODEL 競技場専用可動式LED ビジョン
ピッチビジョン（屋外競技専用LEDビジョン）
競技場の運営に適した
可動型の屋外競技場専用LEDビジョン
「PITCH VISION（ピッチビジョン）」は、柔らかいゴムマスクと保護カバーを使用して、スポーツマンの激しい衝撃を防ぎます。
超軽量＆薄型ボディ、高輝度・広視野で、さまざまな場所の環境に合わせて明るさと色温度を自由に調整が可能です。 ※IP65準拠の防塵・防滴性能搭載
屋外用
| ピクセルピッチ | 8.33mm | 10mm | 12.5mm |
|---|---|---|---|
| 型番 | CV408FR-USX-S | CV410FR-USX-S | CV412FR-USX-S |
| 発光素子 | 3in1SMD LED | ||
| 表示発光色数 | ４兆３９８０億色 | ||
| メンテナンス方式 | フロント/リア | ||
| フレームタイプ | 防水板金キャビネット | ||
| パネル規格 | W400 × H300（mm） | ||
| 輝度 | 5500cd/㎡以上 | ||
| 最大電気容量 | 765 W/㎡ | ||
| 最小構成 | W1600 × H900 ※1種類のみ | ||
| IP(正面/背面) | IP65 / IP65 | ||
| 重量／㎡ | 41kg | ||
横にスクロールできます
コートビジョン（屋内競技専用LEDビジョン）
超軽量＆薄型ボディ
可動型の屋内競技場専用LEDビジョン
「COURT VISION（コートビジョン）」は、柔らかいゴムマスクと保護カバーを使用して、スポーツマンの激しい衝撃を防ぎます。
超軽量＆薄型ボディ、高輝度・広視野で、さまざまな場所の環境に合わせて明るさと色温度を自由に調整が可能です。
屋内用
| ピクセルピッチ | 6.25mm | 8.33mm | 10mm |
|---|---|---|---|
| 型番 | CV806FR-USMC-S | CV808FR-USMC-S | CV810FR-USMC-S |
| 発光素子 | 3in1SMD LED | ||
| 表示発光色数 | ４兆３９８０億色 | ||
| メンテナンス方式 | フロント/リア | ||
| フレームタイプ | 板金キャビネット | ||
| パネル規格 | W400 × H300（mm） | ||
| 輝度 | 2000cd/㎡以上 | ||
| 最大電気容量 | 315 W/㎡ | ||
| 最小構成 | W1600 × H900 ※1種類のみ | ||
| IP(正面/背面) | IP30 / IP30 | ||
| 重量／㎡ | 39kg | ||
横にスクロールできます
フレックスビジョン
様々な形状に変化する立体成型加工により
インパクトのある映像表現が実現
「FLEX VISION（フレックスビジョン）」は、今までの常識を覆す、シリコンを利用した自由自在に曲がるLEDビジョンです。薄くて軽い仕様で、円柱や球体、湾曲の多い建造物など様々な場所に対応できます。
ピッチ数は7mm以下と高精細なため、LEDであることを感じさせない美しい映像を実現します。
屋内用
| ピクセルピッチ | 4mm | 6.67mm |
|---|---|---|
| パネル写真 |  | |
| 型番 | CV840F-UFS-S | TRV-06-67-320H-SIF |
| 発光素子 | 3in1SMD LED | 3in1SMD LED |
| 表示発光色数 | ４兆３９８０億色 | 4096色 |
| フレームタイプ | フレキ | フレキ |
| パネル規格 | W256 × H128（mm） | W320 × H160（mm） |
| 輝度 | 1000cd/㎡以上 | 2000cd/㎡以上 |
| 最大電気容量 | 765 W/㎡ | |
| 重量／㎡ | 0.2kg ※1枚あたり | 0.4kg ※1枚あたり |
横にスクロールできます
●掲載商品の型番、仕様等は予告なく変更する場合がございます。
LED ビジョンを選ぶポイント
輝度について［単位：cd=カンデラ数］
デスクトップパソコン
ノートパソコン300〜500cd
屋内サイネージ
液晶ディスプレイ300〜700cd
屋外サイネージ
液晶ディスプレイ600〜2500cd
屋内LEDビジョン
1000〜1500cd
屋外LEDビジョン
4500〜7500cd
屋内なら300～700cd、照明の強いショールームや店内などは700〜1500cd、太陽光が当たる屋外では1000〜7500cdが主流です。
LEDパネル（LED素子）の種類、ピクセルピッチについて

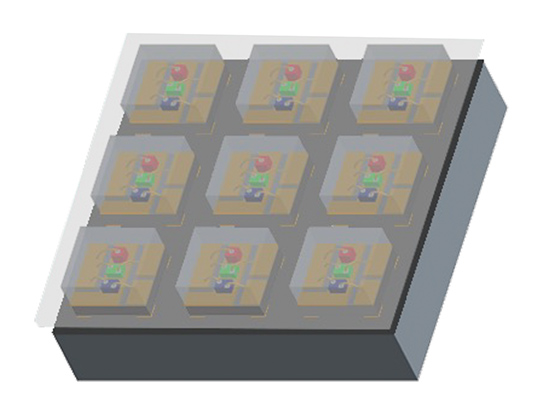

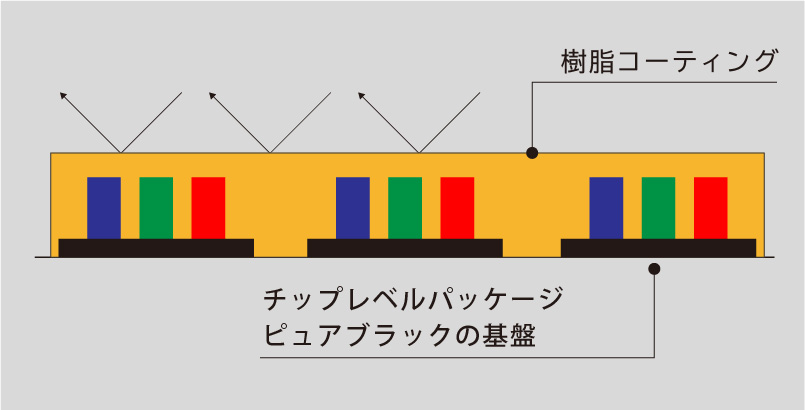

■LED素子の種類
SMD 3in1LED
RGBの3種のLEDチップを1つのチップに組み合わせたLEDです。
ピクセルピッチが詰め易いため、高精細なLEDビジョンを構成できます。
→人とビジョンの距離が近い場合に適しています。砲弾型 RGB LED
RGBの3種のLEDチップを1ピクセルとして表示するLEDです。
輝度が高く大型化しやすいため、高い位置への設置に向いています。
→見る人とビジョンの距離が遠い場合に適しています。GOB
通常のSMD方式（一般的にはP2mm台以下）に樹脂コーティングの表面保護を施したもので高精細ピッチに対応。高強度で防塵・防水・防静電気の特徴があります。
→衝撃に強いため人が触れる至近距離に適しています。COB
Chip On Board（チップ オン ボード）の略で基板の上にチップが載っている構造。
超高精細なLEDビジョンを構成することができ耐衝撃性にも優れています。
→衝撃に強いため人が触れる至近距離に適しています。mini LED（4in1LED）
4in1（2×2）のチップで、耐衝撃性を高め、従来の直視型素子の特徴を兼ね備えています。液晶・有機ELに次ぐ次世代のLEDビジョンを構成することができます。
→衝撃に強いため人が触れる至近距離に適しています。
■ピクセルピッチ
- ●ピクセルピッチの間隔が細かければ細かいほど、より高精細な映像を放映することが出来ます。
- ●同じ大きさのビジョンを組む場合、ピッチが細かいほどLED球を多く使うため高価となります。
ピクセルピッチイメージ図
視認距離について
設置する場所の視認距離に応じて、最適なピッチを選びます。
おおよそ［ピッチ×1100mm］で算出します。
